LED灯珠在LED屏幕显示的重要意义
时间:2019/8/31 17:28:40  浏览:

众所周知,LED灯珠就是发光二极管,LED灯珠广泛用于灯饰照明、LED大屏幕显示、交通灯、装饰、电脑、电子玩具礼品、交换机、电话机、广告、城市光彩工程等诸多生产领域。


LED灯珠作为LED电子显示屏投产最高、用量最大的元器件。LED电子显示屏的品质影响起着主导作用的LED灯珠,今天为大家介绍一下为什么LED灯珠是LED电子显示屏最关键的部件,如何鉴别LED灯珠的优劣?

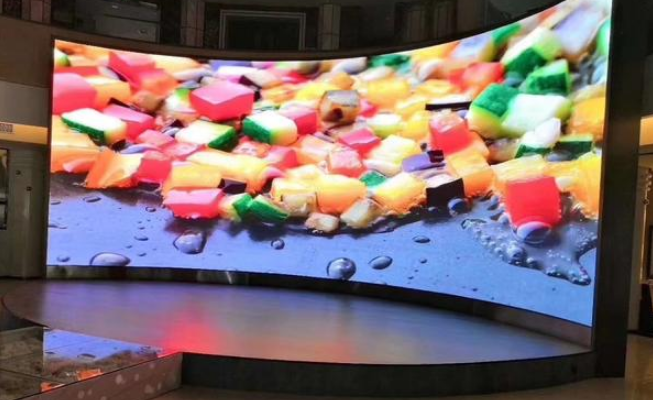

LED灯珠在LED屏幕显示的重要意义


全彩LED电子显示屏的最关键部件是LED灯珠。原因有三:


第一,LED全彩屏整机中使用数量最多的关键器件,每平方米会使用几千至几万只LED灯珠;


第二,LED灯珠决定整屏光学显示性能的主体,直接影响观众对显示屏的评价;


第三,LED电子显示屏整体成本中所占比例最大,从30%至70%不等。


如何鉴别LED电子显示屏灯珠优劣


一、看焊点。正规的LED灯珠厂家生产的LED灯珠是采用SMT贴片工艺,用锡膏和回流焊工艺生产的


二、看FPC质量。FPC分敷铜和压延铜两种,敷铜板的铜箔是凸出来的细看的话能从焊盘与FPC连接处看出来


三、看LED灯珠表面的清洁度。如果采用SMT工艺生产的LED灯珠,其表面的清洁度非常好,看不到什么杂质和污渍


四、看LED灯用的芯片和生产工艺,用眼睛是看不出来区别的要用老化设备和检测设备如果你把几个厂家的LED放在老化仪上用大电流老化24小时或者更长时间,再去丈量几个厂家的LED亮度,看那个led发光强度衰减最小,衰减最小那个质量就最好。


LED灯珠对LED显示屏的影响有哪些


1、视角

LED电子显示屏的视角决定于LED灯珠的视角。目前户外电子显示屏大多选用水平视角120°;垂直视角50°;椭圆LED户内电子显示屏则选用水平垂直均为120°;在高速公路上的电子显示屏由于其特殊性一般选用30°;视角的圆形LED就够了,一些高楼上的电子显示屏对垂直视角要求较高。视角与亮度互为矛盾,大视角肯定会降低亮度。视角的选择需要根据具体的用途来决定。


2、亮度

LED亮度是电子显示屏亮度的重要决定因素。LED亮度越高,使用电流的余量越大,对节省耗电、坚持LED稳定有好处。LED有不同的角度值,芯片亮度已定的情况下,角度越小,LED则越亮,但显示屏的视角则越小。一般应选择120度的LED以保证显示屏足够的视角。针对不同点间距和不同视距的电子显示屏,应在亮度、角度和价格上找到一个平衡点。


3、失效率

由于全彩电子显示屏由上万甚至几十万组红、绿、蓝三种LED组成的像素点组成,任一颜色LED失效均会影响电子显示屏整体视觉效果。一般来说,按行业经验,LED电子显示屏开始装配至老化72小时出货前的失效率应不高于万分之三(指LED灯珠自身原因引起的失效)


4、抗静电能力

LED半导体器件,对静电敏感,极易引致静电失效,故抗静电能力对显示屏的寿命至关重要。一般来说,LED人体静电模式测试失效电压不应低于2000V


5、寿命

LED灯珠的理论寿命为10万小时,远大于LED电子显示屏其它部件的工作寿命,故只要LED灯珠品质保证、工作电流合适、PCB散热设计合理、电子显示屏生产工艺严谨,LED灯珠将是显示屏整机中最耐用的部件之一。


6、衰减特性

LED电子显示屏长时间工作后会出现亮度下降和显示屏颜色不一致的现象,主要是由于LED器件的亮度衰减造成的LED亮度的衰减会造成显示屏整屏亮度降低。红、绿、蓝LED亮度衰减幅度的不一致会造成LED显示屏颜色的不一致,就是常说的显示屏花了现象。高品质的LED器件能够很好地控制亮度衰减幅度。按1000小时常温点亮20mA 规范,红色衰减应小于2%蓝、绿色衰减应小于10%故蓝、绿色LED电子显示屏设计时尽量不要用到20mA 电流,最好只用70%至80%额定电流。衰减特性除与红、绿、蓝LED自身特性相关外,使用电流、PCB板散热设计、显示屏使用环境温度等均对衰减造成影响。


7、尺寸

LED灯珠的尺寸影响LED电子显示屏的像素点距离,即分辨率。3535型贴片LED主要用于P10/P8/P6户内显示屏,2121型贴片LED主要用于P2/P2.5/P3等室内显示屏。点间距不变的前提下,LED灯珠尺寸增大,能够增加显示面积,减少颗粒感,不过由于黑区面积减少,会降低对比度;相反,LED尺寸减小,减少了显示面积,颗粒感增多,黑区面积增大,增加了对比度。


8、一致性

全彩电子显示屏是由无数个红、绿、蓝LED组成的像素拼成的每种颜色LED亮度、波长的一致性决定了整个显示屏的亮度一致性、白平衡一致性、色度一致性。一般来说,显示屏厂家要求器件供应商提供5nm波长范围及11.3亮度范围的LED这些指标可由器件供应商通过分光分色机进行分级达到电压的一致性一般不做要求。


由于LED有角度的故全彩LED电子显示屏同样具有角度方向性,即在不同角度观看时,其亮度是会递增或递减的这样,红、绿、蓝三种颜色LED角度一致性将严重影响不同角度白平衡的一致性,直接影响显示屏视频颜色的保真度。要做到红、绿、蓝三种LED不同角度时亮度变化的匹配一致性,需要在封装透镜设计、原物料选择上严格进行科学设计,这取决于封装供应商的技术水平。法向方向白平衡再好的显示屏,如果LED角度一致性不好,整屏不同角度的白平衡效果将是糟糕的LED灯珠的角度一致性特性可用LED角度综合测试仪测出,对于中、高档显示屏尤为重要。
